产品概述 Product Overview

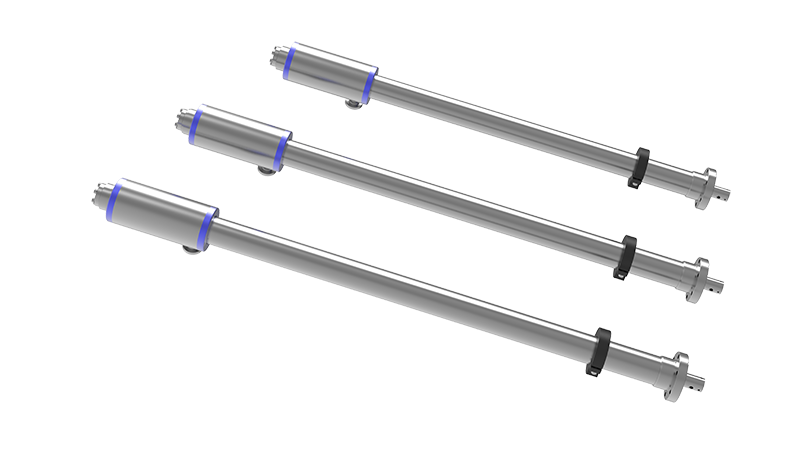

磁耦合传样杆使用磁耦合驱动满足需要结合旋转和线性运动的应用场合。该款产品采用全封闭式结构焊接,真空侧末端为专门设计的转接结构,用于安装样品抓取装置以及其它定制装置。


规格说明 Specification

● 磁耦合驱动
● 极限真空: 可达10-11 mbar
● 不拆卸外部磁铁可烘烤150℃
● 材质:SS316/磁铁/钛合金
● 最大扭矩4N·m
● 100N的轴向推力
● 外径20mm的空心传动轴
● 扭矩大、硬度高
● 可以任意方向安装
● 可锁定位置




法兰尺寸 行程(mm) A长(mm) 量 (Kg) 型号
毫米 英寸
70 2.75 450 754 2.9 MTA35L450
600 904 3.2 MTA35L600
900 1204 3.7 MTA35L900


产品尺寸 Dimension Drawing


视频 Video


相关下载 Related Downloads

    暂无下载内容
标签: 传样设备
