全尺寸三维平移台(交叉滚子) 您当前的位置: 首页 > 产品中心 > 真空技术 > 部件产品 > 线性驱动 > 全尺寸三维平移台(交叉滚子)

产品概述 Product Overview

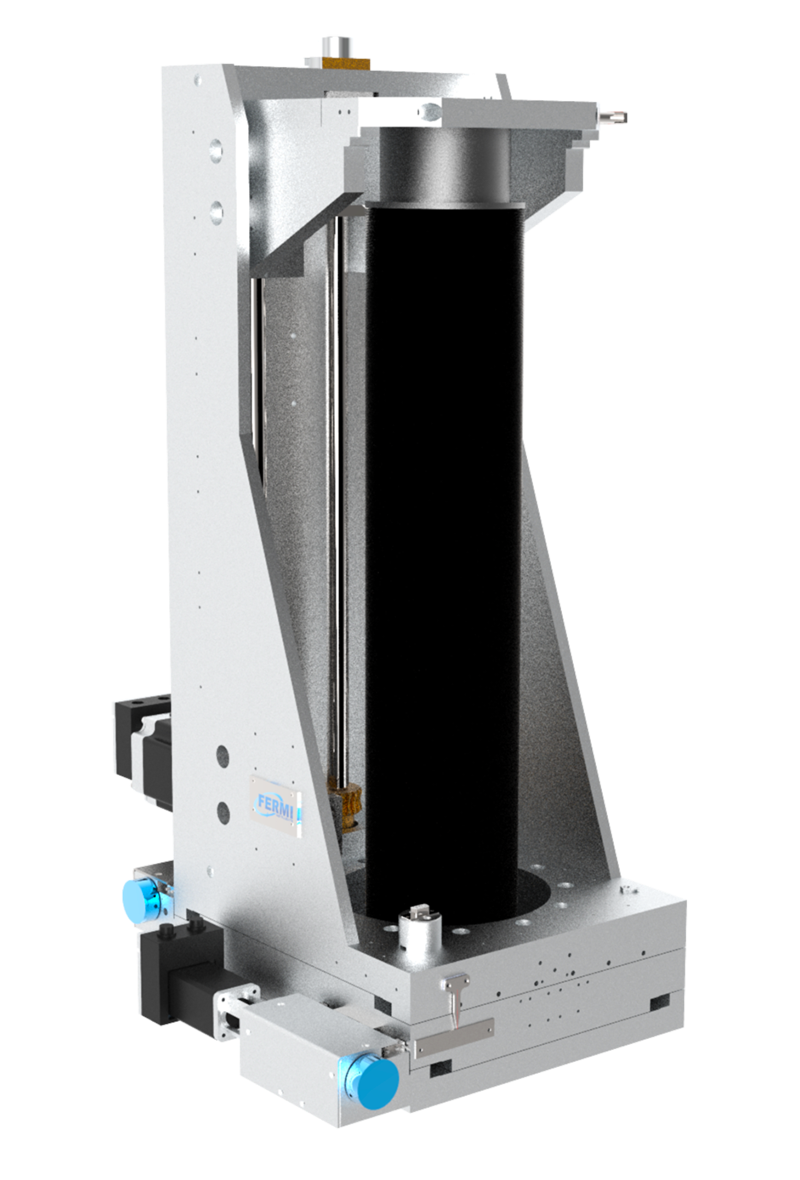

全尺寸三维平移台(交叉滚子)具有很高的操作性,可以使焊接波纹管在X, Y,Z三个方向上运动。X/Y方向采用交叉滚子和滚珠丝杆结构,结构强壮紧凑。Z方向采用光轴和滚珠丝杆的组合结构。该产品可以作为模块化产品。Z方向可提供定制。
欢迎来电获取更多的信息。


规格说明 Specification

● 工作气压:10-11 mbar~1 bar
● 烘烤温度:120℃
● 采用SS316材料焊接的波纹管
● 通径:102mm
● 上端安装法兰:CF法兰,通孔
● 下端安装法兰:CF法兰,螺纹孔
● X/Y驱动:步进电机(精度5μm)+手轮(精度20μm)
● Z驱动:步进电机(精度10μm)


A法兰直径 B法兰直径 XY行程 Z行程
毫米 英寸 毫米 英寸 毫米
152 6 203 8 ±12.5 可达650


产品尺寸 Dimension Drawing


视频 Video


相关下载 Related Downloads

    暂无下载内容
标签: 线性驱动
