CF法兰被广泛用于超高真空系统，它通过内侧刀口挤压无氧铜垫圈（或其他软金属），使其变形以实现高密封性的真空密封。CF法兰是全金属密封，可承受高温烘烤，达到超高真空/极高真空环境。

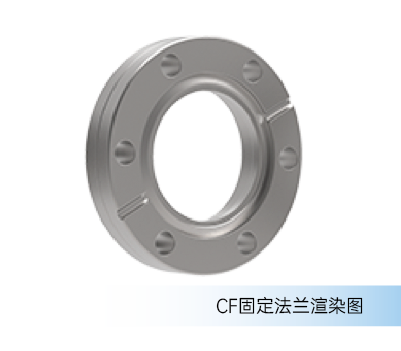

CF焊接法兰包括固定法兰和活动法兰两种类型。固定法兰为一体化结构；活动法兰由松套和肩环组成，松套通过螺栓固定法兰，肩环由刀口挤压铜垫圈进行密封。

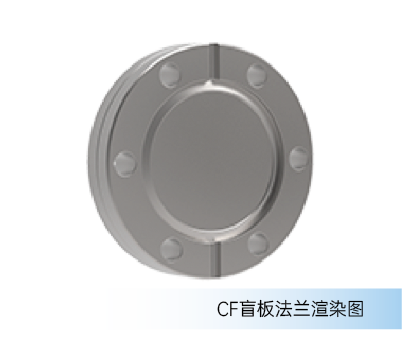

CF盲板法兰则用于隔离切断系统，使用螺栓固定，方便拆卸。

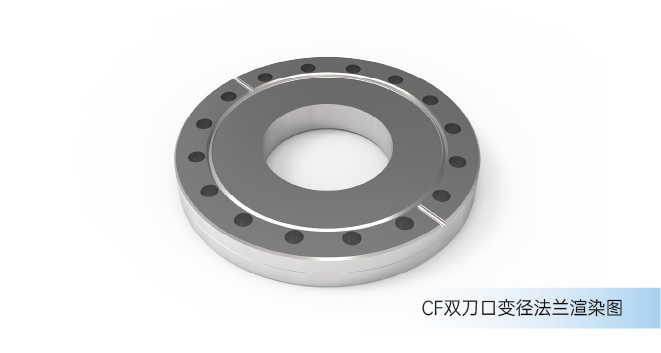

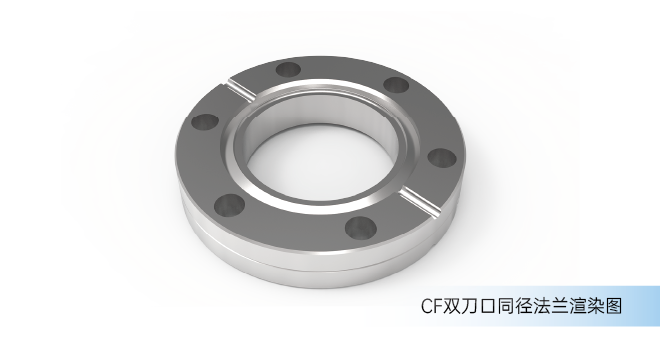

CF双刀口法兰，包括同径和变径法兰。
| ● 三种法兰类型可选 | ● 适用于10-12 mbar超高真空环境 | ● 最高烘烤温度：200℃ |
| ● 采用SS316材料 | ● 通孔/螺纹孔 |
| 品名 | CF法兰 | |||||||

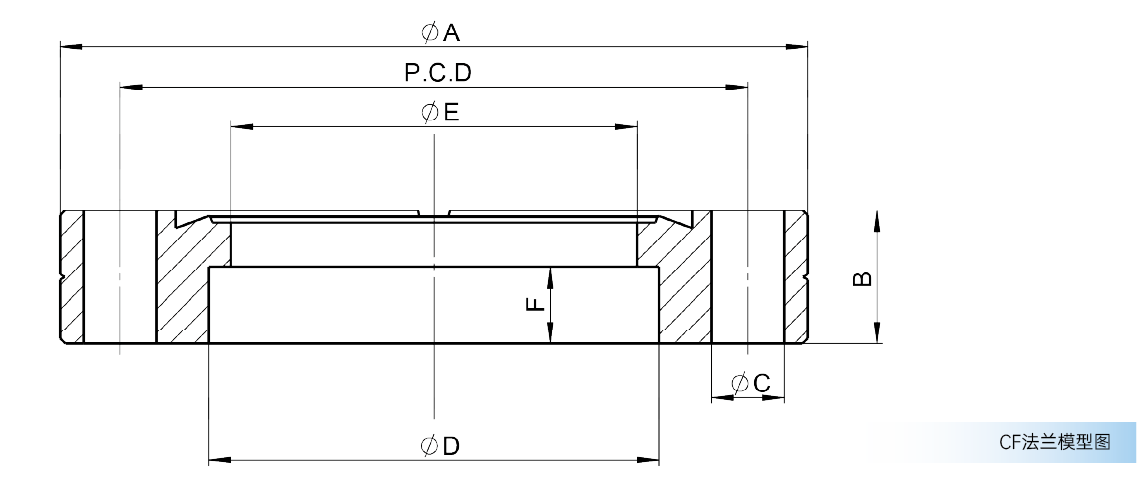

| 安装法兰 | CF16 | CF40 | CF63 | CF100 | CF160 | CF200 | CF250 | |
| A (mm) | 毫米 | 34 | 70 | 114 | 152 | 203 | 254 | 305 |
| 英寸 | 1.33 | 2.75 | 4.5 | 6.0 | 8.0 | 10.0 | 12.0 | |
| B (mm) | 7.0 | 12.5 | 17.0 | 19.5 | 21.0 | 24.0 | 24.0 | |
| C (mm) | 4.4 | 6.8 | 8.4 | 8.4 | 8.4 | 8.4 | 8.4 | |
| 孔数 | 6 | 6 | 8 | 16 | 20 | 24 | 32 | |
| D (mm) | 19 | 42 | 70 | 108 | 152.4 | 203.4 | 254 | |
| E (mm) | 16 | 38 | 66 | 104 | 147.2 | 197.2 | 248 | |
| F (mm) | 3.7 | 7.2 | 10.6 | 12.3 | 13 | 12 | 12 | |
| P.C.D (mm) | 27.0 | 58.7 | 92.2 | 130.3 | 181.0 | 231.8 | 284.0 | |
| 板状螺帽 | NP16 | NP40 | NP63 | NP100 | NP160 | NP200 | — | |
| 数量 | 2 | 2 | 2 | 4 | 5 | 6 | — | |
| 内六角螺栓 | M4*20 | M6*35 | M8*45 | M8*50 | M8*55 | M8*60 | — | |
| 数量 | 6 | 6 | 8 | 16 | 20 | 24 | — | |
| 型号 | CF16F | CF40F | CF63F | CF100F | CF160F | CF200F | CF250F | |
| 订购编码 | 1600110002 | 1600110004 | 1600110007 | 1600110013 | 1600110014 | 1600110017 | 1600110020 | |
