可调节法兰（PA）用于调整两个法兰之间的距离和角度，解决因为加工和焊接误差造成的对接偏差，广泛应用于超高真空互联系统中。该款产品使用CF标准法兰，各型号均可提供轴向±5mm，径向±3°调整范围。
| ● 工作气压：1bar~10-11 mbar | ● 最高烘烤温度：200℃ | ● 焊接波纹管材质：SS316L |
| ● 两端安装法兰：CF法兰，通孔 | ● 可调角度：±3° | ● ±5 mm可调 |
| ● 任意方向均可安装 |
| 品名 | 可调节法兰（PA） | |||||
| 安装法兰 | CF16 | CF35 | CF63 | CF100 | CF150 | |
| 法兰尺寸 | 毫米 | 34 | 70 | 114 | 152 | 203 |
| 英寸 | 1.33 | 2.75 | 4.5 | 6.0 | 8.0 | |

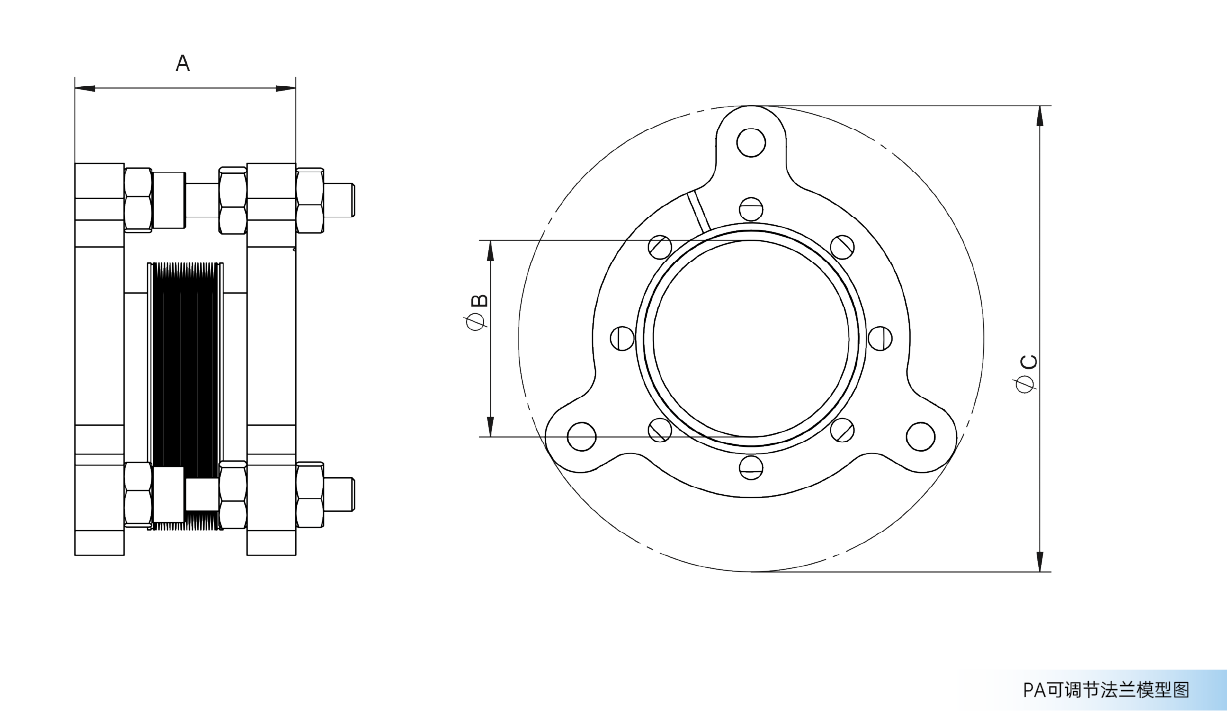

| A (mm) | 52 | 65 | 79 | 105 | 128 | |
| B (mm) | 16 | 38 | 65 | 102 | 150 | |
| C (mm) | 58 | 106 | 166 | 206 | 290 | |
| 重量 (kg) | 0.3 | 0.9 | 2.7 | 4.6 | 6.1 | |
| 型号 | PA16 | PA35 | PA63 | PA100 | PA150 | |
| 订购编码 | 3041200001 | 3041200002 | 3041200003 | 3041200004 | 3041200005 | |
收到资料后，我们的销售人员/产品工程师将与您联系
部分产品可根据您的需求定制
您的资料将全程保密
